Praktikum Jarkom VLAN

Soal

1. Jelaskan pengertian VLAN

    Jawab :

    Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

2. Jelaskan pembagian VLAN berdasarkan tipe koneksi

    Jawab :

*          Trunk Link

          Trunk link dibuat untuk menghubungkan switch dengan switch yang lain, switch dengan router, atau switch dengan server dimana link tersebut akan digunakan untuk melewatkan data-data dari vlan yang berbeda. Untuk membedakan data dari satu vlan dengan vlan yang lainnya maka setiap data yang melewati trunk link harus diberi Vlan Taging. Dan secara otomatis Vlan Taging akan dibuang ketika data akan dikirim ke komputer. Trunk link hanya mendukung teknologi fast (100Mbps) atau gigabit (1000Mbps)ethernet. Sebab trunk link lazimnya dihubungkan dengan network backbone berkecepatan tinggi, sehingga kebutuhannya lebih tinggi dibandingkan dengan access link.

*    Access Link

         Merupakan tipe link yang umum dan dimiliki oleh hampir semua jenis switch VLAN. Access link lazimnya digunakan untuk menghubungkan komputer dengan switch. Access link tidak lain merupakanport switch yang sudah terkonfigurasi. Selama proses transfer data, switch akan membuang informasi tentang VLAN. Anggota suatu VLAN tidak bisa berkomunikasi dengan anggota VLAN yang lain, kecuali dihubungkan oleh router (routing)

*     Hibrid Link

Gabungan Trunk dengan Access

3. Jelaskan manfaat VLAN

    Jawab :

 1. Performance.

       VLAN mampu mengurangi jumlah data yang dikirim ke tujuan yang tidak perlu. Sehingga lalu lintas data yang terjadi di jaringan tersebut dengan sendirinya akan berkurang.

        2. Mempermudah Administrator Jaringan.

        Setiap kali komputer berpindah tempat, maka komputer tersebut harus di konfigurasi ulang agar mampu berkomunikasi dengan jaringan dimana komputer itu berada. Hal ini membuat komputer tersebut tidak dapat dioperasikan langsung setelah di pindahkan. Jaringan dengan Prinsip VLAN bisa meminimalkan atau bahkan menghapus langkah ini karena pada dasarnya ia tetap berada pada jaringan yang sama.

        3. Mengurangi biaya.

        Dengan berpindahnya lokasi, maka seperti hal nya diatas, akan menyebabkan biaya instalasi ulang. Dalam jaringan yang menggunakan VLAN, hal ini dapat diminimallisira atau dihapuskan.

        4. Keamanan

          VLAN bisa membatasi Pengguna yang bisa mengakses suatu data, sehingga mengurangi kemungkinan terjadinya penyalahgunaan hak akses

LAPORAN PRAKTIKUM JARKOM VLAN



                                                          Disusun Oleh :

Kelompok G

Hafiz Adi Wijaya

Reymartin Reza

Elfin Rizaldy

Kevin Mandala Y.

FAKULTAS TEKNOLOGI INDUSTRI

JURUSAN TEKNIK INFORMATIKA

UNIVERSITAS TRISAKTI

2017

VLAN (Virtual LAN)

Tujuan

Mampu memahami tentang VLAN dan mensetting VLAN.

Elemen Kompetensi

No	Elemen Kompetensi	Indikator Kerja
1.	VLAN	1.1 Mensetting VLAN 1.2 Melakukan pengecekkan paket data    pada VLAN

Pertanyaan

1.      Apakah yang dimaksud dengan VLAN?

VLAN (Virtual Local Network) merupakan pengembangan dari LAN. VLAN adalah suatu model jaringan mirip LAN namun tidak terbatas pada lokasi fisik. Oleh karena itu jaringan ini dapat dikonfigurasi secara virtual tidak bergantung pada lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation. Alat yang menjadi kunci utama sehingga jaringan dapat dikonfigurasi secara logic adalah switched.

2.      Bagaimanakah VLAN diimplementasikan?

Implementasi VLAN sebagai alternatif untuk mengurangi broadcast pada jaringan. VLAN diklasifikasikan berdasarkan metode(tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC address dan sebagainya. Semua informasi yang mengandung penandaan atau pengalamatan suatu VLAN disimpan dalam suatu database(tabel), jika pendaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan VLAN. Untuk mengaturnya maka biasanya digunakan switch/brigde yang manageable atau yang bisa di atur. Switch/brigde inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama. Switch /bridge memiliki informasi yang sama. Switch akan menentukan kemana data-data akan diteruskan dan sebagainya., atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat atau menandai suatu VLAN berdasarkan workstation yang didalamnya untuk menghubungkan antar VLAN dibutuhkan router.

Teori Singkat

Virtual LAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.

Lab Setup

Untuk dapat menjalankan praktikum ini maka hal-hal yang diperlukan yaitu :

-          Komputer atau laptop

-          Program cisco tarcker

Penjabaran Elemen Kompetensi

•      Hubungkan 6 pc dengan 3 switch seperti gambar di bawah ini :

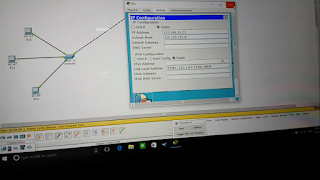

 •      Ketikkan IP address pada masing-masing PC seperti :

       Pc 0 : 192.168.10.20                Pc 3 : 192.168.10.23

                Pc 1 : 192.168.20.21               Pc 4 : 192.168.20.24

                Pc 2 : 192.168.30.22               Pc 5 : 192.168.30.25

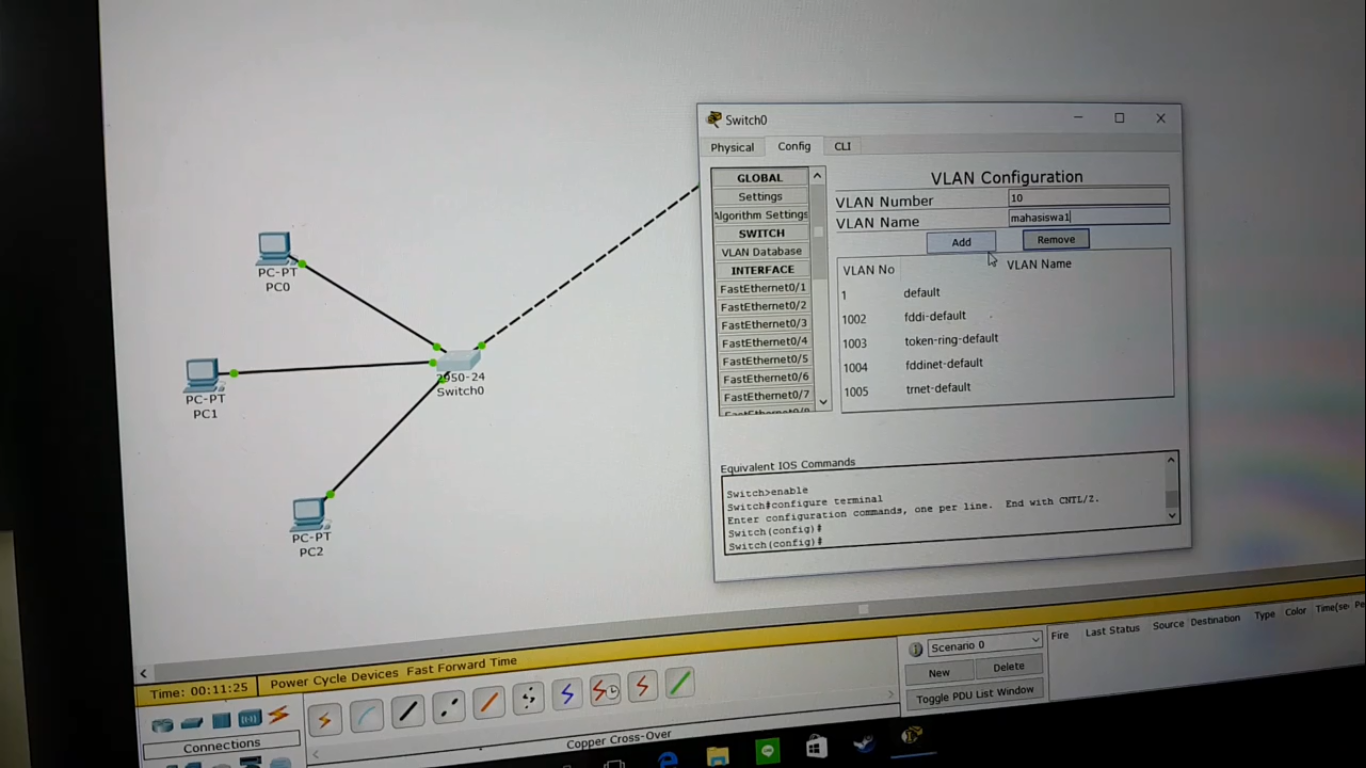

•      Setelah melakukan pensettingan IP pada Pc. Klik Switch0 – config – VLAN database. Pada kolom VLAN number dan VLAN name isikan dengan:

VLAN number : 10                 VLAN number : 20                 VLAN number : 30 VLAN name : mahasiswa1     VLAN name : dosen1             VLAN name : trisaktiA Lalu klik Add jika sudah mengetikkan VLAN database pada switch0.

•      Lakukan hal sama pada switch1. Pilih config-VLAN database.

VLAN number : 10                 VLAN number : 20                 VLAN number : 30 VLAN name : mahasiswa2     VLAN name : dosen2             VLAN name : trisaktiB Lalu pilih Add setelah memasukkan VLAN number dan VLAN name.

•      Klik switch2. Lalu pilih config – VLAN database

VLAN number : 10                 VLAN number : 20                 VLAN number : 30 VLAN name : mahasiswa3     VLAN name : mahasiswa3     VLAN name : trisaktiC Lalu klik add setelah memasukkan VLAN number dan VLAN name.

•      Klik kembali switch0. Pilih confic – FastEthernet 0/1 dan FastEthernet 0/4 pada kolom access di ubah menjadi Trunk.Sedangkan untuk Fastethernet 0/2 dan FastEthernet 0/3 tidak usah diubah.

•      Klik switch1. Pilih confi lalu FastEthernet 0/1, FastEthetnet 0/2, dan FastEthernet 0/4 pada kolom access diubah menjadi Trunk. Dan pada FastEthernet 0/3 tidak perlu diubah.

•      Klik switch2. Pilih config lalu Fastethernet 0/1 pada kolom access diubah menjadi trunk dan untuk lainnya tidak perlu diubah.

•      Klik switch0 – pilih CLI. Lalu ketikkan exit (lalu enter) lakukan hal ini 2 kali. Setelah itu ketikkan show vlan brief.

•      Setelah mensetting semuanya. Maka dapat dilakukan pengecekkan paket data yang dikirim apakah berhasil atau tidak. Dengan cara mengirimkan paket data dari satu pc ke pc lainnya.

Data Percobaan Dokumentasi

Tabel Ceklist

No.	Indikator Kerja	Ceklist
1.	Mensetting VLAN	ü
2.	Melakukan pengecekkan paket data pada VLAN	ü

Form Feedback

No.	Indikator Kerja	Tingkat ketertarikan	Lama Pengerjaan
1.	Mensetting VLAN	4	20 menit
2.	Melakukan pengecekkan paket data pada VLAN	4	7 menit

Keterangan : 1. Tidak suka 2. Biasa. 3. Suka 4. Sangat suka

Kesimpulan

Dari praktikum VLAN ini, dapat disimpulkan bahwa dalam dalam suatu jaringan, kita dapat membuat lagi satu atau lebih jaringan (jaringan di dalam jaringan). VLAN sendiri bisa terdapat beberapa buah dalam satu LAN. Dengan melakukan konfigurasi IP addres disetiap PC, kemudia mensetting VLAN database di setiap Switch, juga FastEthernetnya, kita dapat membuat silmulasi VLAN. Dengam melakukan test pengiriman data, kita dapat melihat semuan pesan yang dikirim antar PC manapun akan Success, yang menandakan VLAN berhasil dikonfigurasi.
