Praktikum Jarkom Inter-VLAN

SOAL :

1. Jelaskan perbedaan VLAN dan InterVLAN!

  Jawab :

  Virtual Local Area Network (VLAN) adalah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, Sedangkan komunikasi antar host dalam sebuah VLAN dengan host dalam VLAN yang lain dinamakan Inter-VLAN. Jadi perbedaannya VLAN adalah sekelompok perangkat LAN yang saling terkonfigurasi , sedangkan interVLAN bisa dikatakan sebagai penghubung komunikasi host antar VLAN satu dengan lainnya.

2. Apa yang dimaksud routing interVLAN?

  Jawab :

  InterVLAN Routing adalah proses routing yang di jalankan oleh router yang bertujuan agar masing-masing komputer pada VLAN yang berbeda bisa saling berhubungan. VLAN diasosiasikan dengan ip subnet yang unik pada network. Konfigurasi subnet akan memfasilitasi proses routing pada lingkungan beberapa VLAN.

3. Apa keuntungan menggunakan interVLAN?

  Jawab :

1. Ketika menggunakan router untuk memfasilitasi inter­VLAN routing, interface pada router dapat dihubungkan dengan VLAN yang berbeda.

2. Implementasi yang mudah

3. Tidak membutuhkan layanan layer 3 pada switch

4. Router menyediakan komunikasi antar VLAN

5. InterVLAN routing mengijinkan komunikasi antar jaringan VLAN

6. Swtich terbaru mampu menggabungkan kemampuan routing dalam switch (Enterprise Switch)

7. InterVLAN routing didukung pada switch yang menjalankan enhanced multilayer image (EMI) software

LAPORAN PRAKTIKUM JARINGAN KOMPUTER

INTER-VLAN

DISUSUN OLEH KELOMPOK G :

Hafiz Adi Wijaya

Reymartin Reza Pratama

Kevin Mandala Yudha

Elfin Rizaldy

JURUSAN TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS TRISAKTI

2017

InterVLAN (Inter Virtual LAN)

Latar Belakang

       Pembuatan silmulasi Inter-VLAN dengan topologi 6 PC, 1 Router, dan 1 Switch yang saling terhubung. Dengan 6 PC yang dibagi menjadi 2 kelas yang berbeda dan dihubungkan dengan configurasi VLAN melalui CLI yang ada Router, dapat membuat semua PC saling terkoneksi satu sama lain dan dapat melakukan perngiriman data. Masing-masing PC yang berbeda VLAN nya dapat saling terhubung melalui konfigurasi Inter-VLAN yang mana membuat VLAN dapat terkoneksi dan dapat berkomunikasi satu dengan yang lainnya.

Tujuan

Mampu memahami tentang interVLAN dan mensetting interVLAN.

Elemen Kompetensi

No	Elemen Kompetensi	Indikator Kerja
1.	interVLAN	1.1 Mensetting interVLAN 1.2 Melakukan pengecekkan paket data pada interVLAN

Teori Singkat

Virtual Local Area Network (VLAN) adalah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama. Sedangkan komunikasi antar host dalam sebuah VLAN dengan host dalam VLAN yang lain dinamakan Inter-VLAN. Perbedaan antara VLAN dan Inter VLAN adalah VLAN adalah sekelompok perangkat LAN yang saling terkonfigurasi , sedangkan interVLAN bisa dikatakan sebagai penghubung komunikasi host antar VLAN satu dengan lainnya.

INTER-VLAN ROUTING

 InterVLAN Routing adalah proses routing yang di jalankan oleh router yang bertujuan agar masing-masing komputer pada VLAN yang berbeda bisa saling berhubungan. VLAN diasosiasikan dengan ip subnet yang unik pada network. Konfigurasi subnet akan memfasilitasi proses routing pada lingkungan beberapa VLAN. Tujuan utama dari Routing antar Virtual LAN (VLAN) adalah meneruskan traffic dari  antar VLAN artinya menhubungkan dua buah VLAN yang berbeda no ID-nya. Sebagaimana kita tahu jika VLAN membagi sebuah jaringan menjadi beberapa segmen dan broadcast domain, dimana paket data tidak akan diteruskan ke VLAN yang bukan tujuannya. Untuk dapat menghubungkan antar VLAN kita akan butuh perangkat yang memilki kapasitas untuk melakukan routing yaitu Router atau Layer 3 Switch.

Ada beberapa pilihan yang dapat digunakan untuk menghubungkan dua buah VLAN yang berbeda, antara lain :

1. Router dengan interface yang berbeda untuk setiap VLAN.
2. Router dengan Trunk link (Router on a Stick).
3. Multi Layer Switch

Inter-VLAN routing secara tradisional mengharuskan beberapa interface physical  pada kedua router dan switch. Bagaimanapun juga, tidak semua konfigurasi inter-VLAN routing mengharuskan beberapa physical interface. Beberapa router software memperbolehkan konfigurasi router sebagai link trunk. Hal ini membuka kemungkinan terjadinya inter-VLAN routing.

Router on a stick adalah salah satu jenis konfigurasi  router yang mana sebuah  interface physical me-routing traffic antara beberapa VLAN pada network. Router interface dikonfigurasikan untuk beroperasi  sebagai link trunk dan terhubung dengan sebuah port switch dalam mode trunk. Router menunjukkan inter-VLAN routing dengan menerima traffic VLAN yang telah di tag pada interface trunk dari switch dan secara internal me-routing antar VLAN menggunakan sub-interface. Kemudian router akan mem-forward traffic VLAN yang di tag menuju VLAN tujuan pada interface physical yang sama. Sub-interface adalah beberapa interface virtualyang diasosiasikan dengan interface physical. Sub-interface ini dikonfigurasikan  dengan software pada router  yang secara independent dikonfigurasikan  dengan ip address dan VLAN untuk beroperasi pada VLAN tertentu. Sub-interface dikonfigurasikan untuk beberapa subnet yang berbeda namun berhubungan dengan VLAN lain yang memfasilitasi routing secara logical sebelum frame data di tag VLAN dan dikirimkan ke physical interface.

Lab Setup

Untuk dapat menjalankan praktikum ini, alat dan software yang diperlukan adalah :

• Komputer atau laptop
• Program Cisco Packet Tracer

Penjabaran Elemen Kompetensi

• Buatlah topologi dan hubungkan 6 pc dengan 1 switch dan 1 router seperti gambar di bawah ini :

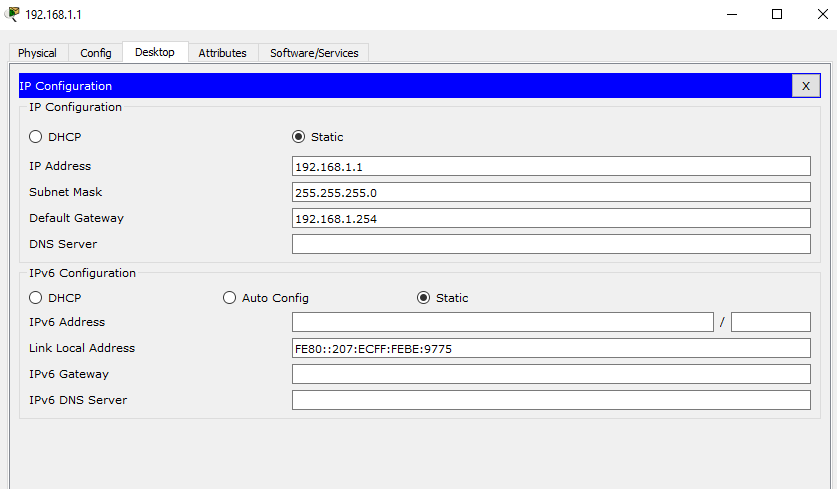

• Ketikkan IP address pada masing-masing PC seperti :

Pc 0 : 192.168.1.1   Pc 3 : 192.168.2.1

Pc 1 : 192.168.1.2 Pc 4 : 192.168.2.2

Pc 2 : 192.168.1.3   Pc 5 : 192.168.2.3

• Setting gateaway pada 3 pc kelompok kiri(TIF) dengan 192.168.1.254 dan kelompok kanan (SI) dengan 192.168.2.254. Pada pc-desktop-ip configuration.

• Setelah melakukan pensettingan IP pada Pc. Klik Switch0 – config – VLAN database. Pada kolom VLAN number dan VLAN name isikan dengan:

VLAN number : 100 VLAN number : 200

VLAN name : TIF VLAN name : SI

Lalu klik Add jika sudah mengetikkan VLAN database pada switch0.

• Pada switch1, atur VLAN pada FastEthernet0/1, 0/2, dan 0/3 (kelompok pc sebelah kiri) menjadi VLAN 100 TIF.

• Pada FastEthernet 0/4, 0/5, dan 0/6 (kelompok pc sebelah kanan) menjadi VLAN 200 SI.

• Lalu klik kembali switch1. Pilih config – FastEthernet 0/7 (yang terhubung dengan router)  pada kolom access di ubah menjadi Trunk

• Klik router – pilih CLI. Lalu ketikkan sesuai gambar konfigurasi InterVLAN di bawah ini

• Setelah melakukan semua setting, selanjutnya dapat dilakukan pengecekkan paket data yang dikirim apakah berhasil atau tidak dengan test ping pada command prompt PC dari pc awal ke pc tujuan. Atau bisa  dengan cara mengirimkan paket data dari satu pc ke pc lainnya.

DATA PERCOBAAN

KESIMPULAN

Dari praktikum interVLAN ini, dapat terlihat bahwa jaringan komputer yang berbeda VLAN dapat saling terhubung dan dapat berkomunikasi karna Inter-VLAN yang telah di setting. Tiga PC yang ada di sebelah kiri yang terhubung ke VLAN TIF dan tiga PC di sebelah kanan yang terhubung ke VLAN SI dapat saling berkomunikasi dan dapat mengirim data dengan konfigurasi Inter-VLAN di CLI Router.

Tabel Ceklist

No.	Indikator Kerja	Ceklist
1.	Mensetting interVLAN	✓
2.	Melakukan pengecekkan paket data pada interVLAN	✓

Form Feedback

No.	Indikator Kerja	Tingkat ketertarikan	Lama Pengerjaan
1.	Mensetting interVLAN	4	20 menit
2.	Melakukan pengecekkan paket data pada interVLAN	4	3 menit

Keterangan : 1. Tidak suka 2. Biasa. 3. Suka 4. Sangat suka
